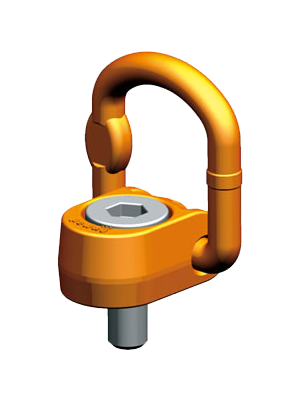

Otočný vázací bod PLAW se závitem
Vysoce odolné oko polohovatelné v rozsahu 130°.
Zvedací, otočný a sklopný bod se speciálně upevněným šroubem – metrický závit a vyměnitelný úhel nastavení.
Tabulka nosností Vázacích bodů dle označení
|
OZNAČENÍ |
ZÁVIT (mm) |
NOSNOST (kg) |
Kód produktu |
|
PLAW 0,63 |
M10 x 1,5 |
630 |
KAT2520 |
|
PLAW 1 |
M12 x 1,75 |
1000 |
KAT2537 |
|
PLAW 1,5 |
M16 x 2 |
1500 |
KAT2538 |
|
PLAW 2,5 |
M20 x 2,5 |
2500 |
KAT2539 |
|
PLAW 4 |
M24 x 3 |
4000 |
KAT2540 |
|
PLAW 6 |
M30 x 3,5 |
6000 |
KAT2541 |
|
PLAW 8 |
M36 x 4 |
7000 |
KAT2542 |
|
PLAW 10 |
M42 x 4,5 |
10000 |
KAT2543 |
|
PLAW 20 |
M 48 x 5 |
20000 |
KAT2544 |

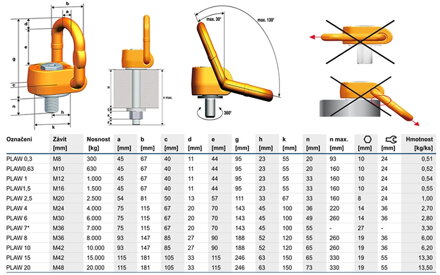

Podrobnější tabulku rozměrů najdete níže v galerii.
