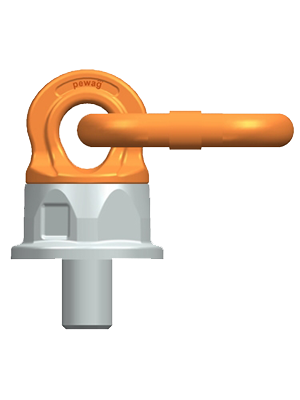

Multiotočný vázací bod PLDW se závitem
Vázací bod s kuličkovým ložiskem, otočný o 360° pod zátěží. Vysoce odolné oko polohovatelné v rozsahu 180°. Speciální šroub je 100 % defektoskopicky testován, má protikorozní úpravu a je na něm vyznačena nosnost a velikost závitu. Každý upínací bod má své individuální sériové číslo. Vysoce pevnostní upínací bod je vybaven okem s dostatečnou šířkou pro použití i s většími háky.
PLDW Delta upínací body jsou označeny povolenou nosností pro většinu nepřímých zavěšení, s možností zvýšené nosnosti v přímém zavěšení, a s 4násobným bezpečnostním jistícím faktorem ve všech směrech zavěšení.
Lze upevnit pomocí šestihranného klíče nebo francouzského klíče.
Tabulka nosností Vázacích bodů dle označení
|
OZNAČENÍ |
ZÁVIT (mm) |
NOSNOST (kg) |
Kód produktu |
|
PLDW 0,3t |
M8 x 1,25 |
300 |
KAT4233 |
|
PLDW 0,5t |
M10 x 1,5 |
500 |
KAT4234 |
|
PLDW 0,7t |
M12 x 1,75 |
700 |
KAT4235 |
|
PLDW 1t |
M14 x 2 |
1000 |
KAT4236 |
|
PLDW 1,5t |
M16 x 2 |
1500 |
KAT4237 |
|
PLDW 2,5t |
M20 x 2,5 |
2500 |
KAT4238 |
|
PLDW 4t |
M24 x 3 |
4000 |
KAT4239 |
|
PLDW 6t |
M30 x 3,5 |
6000 |
KAT4240 |
|
PLDW 8t |
M36 x 4 |
8000 |
KAT4241 |
|
PLDW 10t |
M42 x 4,5 |
10000 |
KAT4242 |
|
PLDW 12,5t |
M48 x 5 |
12500 |
KAT4243 |

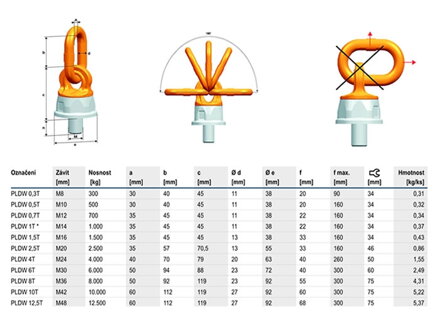

Podrobnější tabulku rozměrů najdete níže v galerii.
