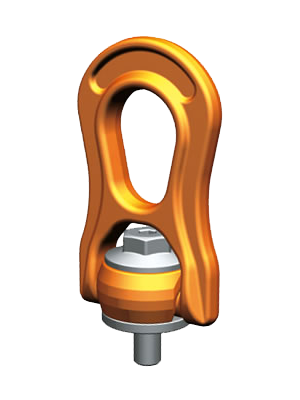

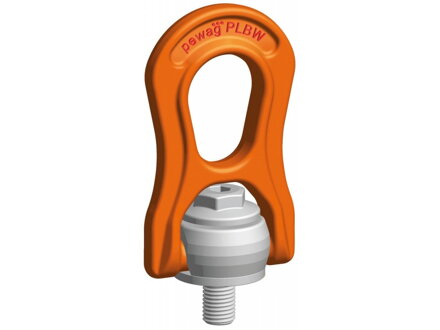

PLBW Beta, otočný vázací bod

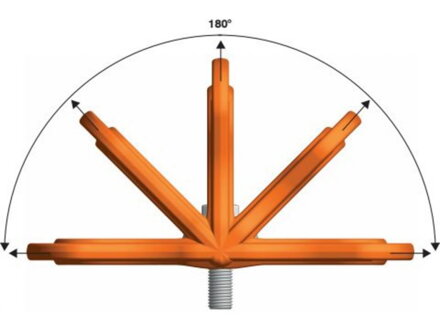

Toto je vázací bod, který je otočný o 360°. Oko je sklopné do úhlu 180° a drží v jakékoliv požadované pozici díky vyměnitelné patentované pružině.
Každý upínací bod je označen individuálním sériovým číslem a povolenou nosností pro většinu nepřímých zavěšení, s možností zvýšené nosnosti v přímém tahu. Šestiúhelníkový speciální šroub vyrobený z materiálu v pevnostní třídě 10. Je také vyměnitelný a chráněný proti ztrátě. Šroub je 100 % defektoskopicky testován a opatřen povrchovou úpravou proti korozi a je označen nosností a velikostí závitu. Může být montován šestihranným nebo francouzským klíčem.
Všechny nosnosti, rozdělené dle způsobu zavěšení, počtu pramenů a úhlu sklonu jsou obsaženy v tabulce, která je nedílnou součástí návodu k použití každého vázacího bodu.
Tabulka nosností PLBW kotevních bodů dle označení:
|
OZNAČENÍ |
ZÁVIT (mm) |
NOSNOST (kg) |
Kód produktu |
|
PLBW 0,3t |
M8 x 1,25 |
300 |
KAT2521 |
|
PLBW 0,6t |
M10 x 1,5 |
600 |
KAT2523 |
|
PLBW 1t |
M12 x 1,75 |
1000 |
KAT2524 |
|
PLBW 1,3t |
M14 x 2 |
1300 |
KAT2525 |
|
PLBW 1,6t |
M16 x 2 |
1600 |
KAT2526 |
|
PLBW 2t |
M18 x 2,5 |
2000 |
KAT2527 |
|
PLBW 2,5t |
M20 x 2,5 |
2500 |
KAT2528 |
|
PLBW 3t |
M22 x 2,5 |
3000 |
KAT2529 |
|
PLBW 4t |
M24 x 3 |
4000 |
KAT2530 |
|
PLBW 5t |
M27 x 3 |
5000 |
KAT2531 |
|
PLBW 6,3t |
M30 x 3,5 |
6300 |
KAT2532 |
|
PLBW 8t |
M33 x 3,5 |
8000 |
KAT2533 |
|
PLBW 10t |
M36 x 4 |
10000 |
KAT2534 |
|
PLBW 15t |
M48 x 5 |
15000 |
KAT2536 |

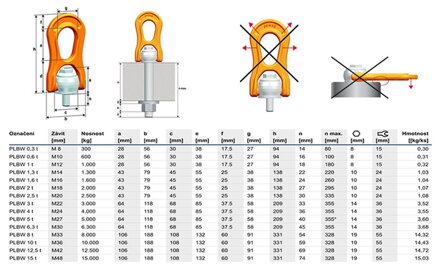

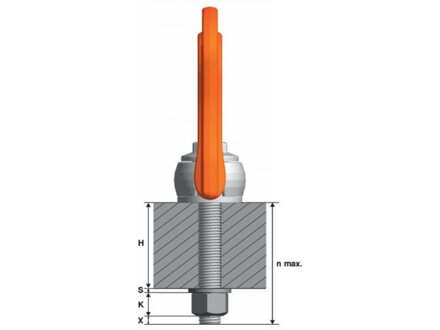

Podrobnější tabulku rozměrů najdete níže v galerii.
